項目背景

近日，我司——北(bei)京博銳興高科技有限(xian)公司接到北京某半導(dao)體設備制造企(qi)業的緊急報修。該企(qi)業一(yi)臺用于(yu)離子注入系統高真空監(jian)測(ce)的(de)英富康(kang) INFICON MPG400 反磁控皮拉尼復合真空計出現(xian)嚴重讀數異常，導致(zhi)注(zhu)入工藝無法正常進(jin)行。

MPG400是英富康旗下經典的復合式(shi)真空計，集(ji)成了(le)皮拉尼(ni)（Pirani）與冷陰極（倒置磁控管）雙測量系統，測量范圍覆蓋5×10?? 毫巴至大氣壓，精度可達±30%，重復(fu)性≤±5%。這種“一表兩用(yong)”的設計在半導體、鍍膜(mo)等需要(yao)從大(da)氣(qi)壓全程監測(ce)到超高真空的工藝中尤為實用(yong)。

這臺真空計在(zai)離(li)子注(zhu)入系統中已(yi)連續運行(xing)約(yue)1.5萬小時，長期暴露于(yu)含微量注入雜質和腔體顆(ke)粒(li)的復雜氣氛環境。

一、故(gu)障現象：10??毫巴量級讀數反復跳躍

設備工(gong)藝(yi)負(fu)責人描述了令人困惑的故障過(guo)程：

1. 特定真空度出現讀數跳躍

離子注(zhu)入系統在高真(zhen)空維持階(jie)段，MPG400顯示的真空度讀數在10??毫巴量級反復跳躍，峰谷(gu)值之間相(xiang)差近(jin)半個數量級，而正常情況下(xia)該(gai)階段讀數應穩定(ding)在10??至10??毫巴(ba)范圍。

2. 高真空與低真空段正常

值得關注的是，在(zai)粗(cu)抽階段（大氣(qi)壓至10?2毫巴）和冷陰極主導的高真空段（<10??毫巴），讀數均表現正常，問題僅集中在皮(pi)拉尼(ni)與(yu)冷陰極測量(liang)交(jiao)疊(die)的過(guo)渡(du)區域。

3. 初步診斷方向

根據英富康官方手冊(ce)的技術說明，MPG400的冷陰極測量電路在低真空段（<1×10?3毫巴）出廠已校準且不可調整，而皮拉尼測量電路則可調節-4。讀數在過渡區(qu)域(yu)不穩(wen)定，意味著皮拉尼傳感器(qi)極有可能發(fa)生了污染，導(dao)致熱傳導(dao)特性異常。

二(er)、現場(chang)排查(cha)與(yu)拆解確認

我司真空計量工程(cheng)師在收到報修(xiu)后4小時內攜帶專業檢測設備抵達現場(chang)，展開(kai)排查：

1. 控制器與電纜排查

首先排(pai)查電氣干擾因(yin)素。檢查MPG400與VGC402控制器之間的信(xin)號(hao)電(dian)(dian)(dian)纜連接，確認接口牢固、屏蔽層接地良好。用萬用表測(ce)量電(dian)(dian)(dian)纜各芯線通斷和絕緣電(dian)(dian)(dian)阻，均正(zheng)常。測(ce)量供(gong)電(dian)(dian)(dian)電(dian)(dian)(dian)壓穩定(ding)在24 VDC，排除電(dian)(dian)(dian)源波動干擾。

2. 比對驗證

在相同(tong)真空(kong)條件下，用一臺經(jing)校準(zhun)的同(tong)型(xing)號標(biao)準(zhun)規進行對(dui)比。標(biao)準(zhun)規讀(du)數穩定在2×10??毫巴，而(er)故障規讀數仍(reng)在10??毫巴附近頻繁跳動，偏差明顯，確認為MPG400自身故障(zhang)。

3. 拆解確認故障點

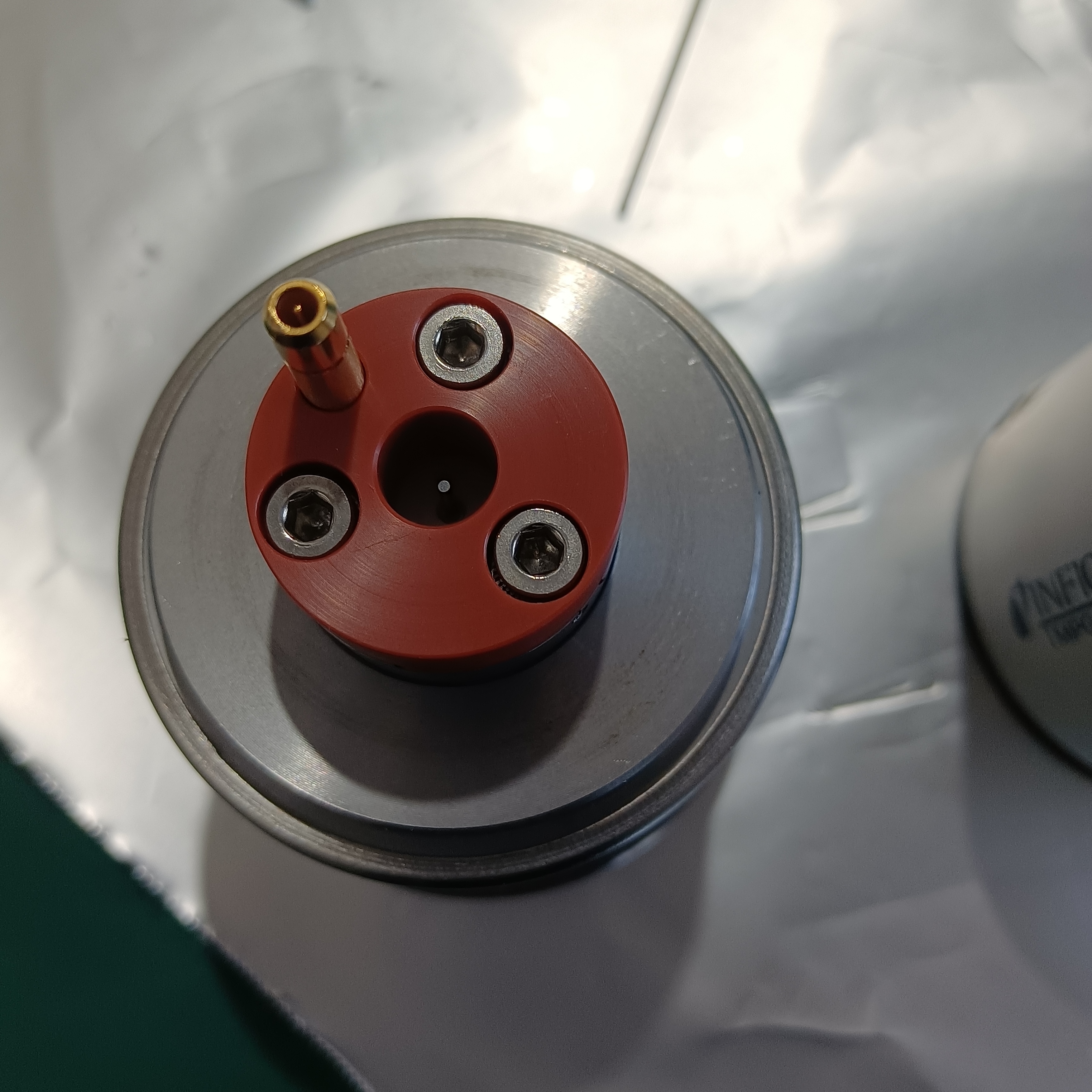

與客戶溝通(tong)確認后(hou)，工(gong)程師(shi)在潔(jie)凈工(gong)作臺上(shang)對MPG400進行拆解。MPG400采用FPM密封饋入裝置，拆解需嚴格按照規范操作，避免污染和損傷。

拆解后檢查發現：

皮拉尼燈(deng)絲元(yuan)件表面覆蓋有明顯粉塵(chen)沉積物，呈灰黑色，改(gai)變了燈(deng)絲的(de)熱傳導特性。英富康(kang)官方手冊指出，皮拉尼測量系統的(de)讀數不(bu)穩定，通常是(shi)由(you)污染導致，需清潔或更換皮拉尼元(yuan)件-5。

冷陰極電離室（倒置磁控(kong)管(guan)）內部狀態良好，無明(ming)顯污(wu)染，這解釋(shi)了高真空段讀數為何正常。

密封O型圈有輕微(wei)老化(hua)跡象(xiang)，但未導(dao)致(zhi)泄漏。

4. 污染源頭追溯

與(yu)客(ke)戶共(gong)同(tong)排(pai)查發現(xian)，粉塵來源于離子注入系(xi)統上游(you)的(de)質量分析(xi)器(qi)腔體——該區域在維護過(guo)程(cheng)中產生的微量顆粒(li)物被(bei)抽入真空管道，最終沉積在皮拉尼燈(deng)絲表面。真空計安裝(zhuang)位(wei)置的過(guo)濾網已部分(fen)失效，未能有(you)效阻攔(lan)微粒(li)。

綜合診(zhen)斷(duan)結論：

皮拉尼(ni)燈絲元件粉(fen)塵污(wu)染 → 熱傳導特性改變 → 皮拉尼測量失準 → 過渡區域讀數來回跳躍
冷陰極測量系統狀(zhuang)態(tai)正常 → 高(gao)真空段(duan)讀(du)數正常
污(wu)染來源：上游腔體維護產生的(de)微粒 + 過(guo)濾網失效

三、維修方(fang)案：清潔皮(pi)拉尼(ni)元件 + 全套密封更換 + 過濾升級

與客戶溝通確認后，團隊制定維修方(fang)案：

皮拉尼元件清洗(xi) + O型圈密封件更換 + 臺架校準測試 + 過濾網升級

維修全流程：

第一步：皮(pi)拉尼元件(jian)清(qing)潔

這是本次維(wei)修最關鍵的環節(jie)。英富康(kang)官方手冊(ce)強(qiang)調，皮(pi)拉尼傳感(gan)器的污染會(hui)導致測量信號不穩定(ding)，清潔是首選(xuan)處理(li)方式-5。

工程師將皮拉尼燈(deng)絲組件小心取出

使用分析純無水乙醇(chun)浸濕的無塵棉簽(qian)，對燈絲表面(mian)進行(xing)輕(qing)柔擦拭，清除(chu)附著的粉塵沉(chen)積(ji)物

清潔后燈(deng)絲恢復金(jin)屬本色光(guang)澤

自然晾干(gan)后，用放大鏡復檢，確認(ren)無(wu)殘留

特別說明(ming)：本(ben)次(ci)故障燈絲本(ben)身未(wei)斷(duan)裂，表(biao)面沉(chen)積物可通過清潔去除，無需(xu)更換皮拉尼(ni)元件。若燈絲斷(duan)裂，則需(xu)使用(yong)INFICON原廠維修套件（料號351-998，含皮拉尼元件、陽極、密封件和點火輔助裝置）進行更換。

第二步：測量室(shi)整體清潔

用無(wu)塵布蘸取(qu)無(wu)水乙醇對MPG400內部測量室進行輕柔清潔，去除可能附著的微量粉塵。操作過程中嚴格佩戴無粉手套，避免手指直接接觸內部零件。英富康官方手冊特別強調，觸碰零件會增加放氣率，影響超高真空測量性能-4。

第(di)三步：密封件(jian)更(geng)換

更換拆解(jie)涉及的FPM密封O型圈，使用與原廠規格一致的氟橡膠材質密封件。MPG400通常使用兩種規格O型圈（8.69×1.78 mm和10.82×1.78 mm），均需按原廠規范更換。

第四步：組裝

在潔凈(jing)環(huan)境下按拆(chai)解反(fan)序完成組裝，確(que)保(bao)各密封(feng)面均勻受力，FCC68電氣(qi)連接插頭緊(jin)固到位。

第五(wu)步：臺架驗證測試

將清潔組裝(zhuang)的MPG400安裝至測(ce)試(shi)臺架(jia)，與經(jing)校準的標(biao)準規進行(xing)比(bi)對：

低真空段（大(da)氣壓～10?2毫巴）：皮拉尼(ni)測量電路讀(du)數與(yu)標準規一(yi)致

過渡區(qu)域（10?3～10??毫巴）：讀數(shu)穩定，無跳躍現象(xiang)，恢復平順過渡(du)

高真空段（<10??毫巴）：冷陰(yin)極測量電路讀數正常，與(yu)標準(zhun)規偏差在±15%以內

輸出信號(hao)：測量信號(hao)輸(shu)出穩定在1.82-8.6 V標準范圍-5

測試結(jie)果表明(ming)，清潔后的MPG400測量精度已恢復正常。

第六步：進(jin)氣過濾網(wang)升(sheng)級

針對本次故障的根(gen)源，工程師(shi)建議更(geng)換(huan)高性能精(jing)密(mi)過濾網(wang)，有效攔截上游微粒。同(tong)時協(xie)助(zhu)客戶(hu)制定(ding)過濾網(wang)定(ding)期檢查更(geng)換(huan)周期。

四、現場回裝(zhuang)與驗(yan)收

1、回裝：清潔(jie)后(hou)的MPG400運(yun)抵現場，工程師(shi)完成(cheng)法蘭(lan)安裝、信號電纜連接(jie)。

2、開機驗證：離子注入系統抽真(zhen)空后，MPG400全量程讀數穩定，過(guo)渡區域不(bu)再出現跳躍(yue)。

3、工藝驗證：完(wan)成一批(pi)次離子注(zhu)入工(gong)藝運行，真(zhen)空度監(jian)測全程(cheng)正常，注(zhu)入能量穩定(ding)性(xing)恢復達標。

4、交付報(bao)告：工程師(shi)出(chu)具完整(zheng)維修報告(gao)，包含(han)拆解照片、污染分析、清(qing)潔步驟(zou)、測(ce)試比對數據。

五、案例(li)啟示(shi)：復(fu)合真空計(ji)的“雙(shuang)面性”

本次故障的根源是皮拉尼燈絲(si)污染，但故障表現卻“挑”在了皮拉尼與冷(leng)陰(yin)極的測量過(guo)渡區域(yu)，這(zhe)正(zheng)是(shi)復合(he)式真空計的軟肋——兩個測量系(xi)統各有偏好。

低真(zhen)空時(shi)，大(da)氣對流占主(zhu)導，微量的表面污(wu)染信號被掩蓋；高(gao)真(zhen)空時(shi)，冷陰(yin)(yin)極放(fang)電(dian)電(dian)流占主(zhu)導，皮(pi)拉尼(ni)信號退(tui)居次要。偏偏在過渡區，皮(pi)拉尼(ni)讀數(shu)已開始衰減，冷陰(yin)(yin)極讀數(shu)又(you)尚未完(wan)全接(jie)管，任何一(yi)側的(de)偏差都會被放大。英(ying)富(fu)康(kang)官(guan)方手冊也明確指出(chu)，測量(liang)信號不穩定時，首先要排(pai)查的就是皮拉(la)尼污(wu)染。相(xiang)比(bi)之下，普發PKR 251的(de)冷陰極真(zhen)空規一旦污染(ran)，通常表(biao)現為高真(zhen)空段全(quan)面失準。而MPG400這種“讀數只(zhi)在特定范圍跳躍”的(de)故障現象，恰(qia)恰(qia)是(shi)皮拉尼污染(ran)的(de)典型特征(zheng)，也算是(shi)給操(cao)作人員提供了一個(ge)相對明(ming)確的(de)診(zhen)斷線索。

博銳興(xing)真空給工藝(yi)設備管理者(zhe)的建(jian)議(yi)：

1、關注(zhu)過渡區域(yu)的異常信號：MPG400讀數在10??毫巴附近跳(tiao)躍，是皮拉(la)尼污染(ran)的強烈信號，不要誤以為是工藝波動。

2、過濾網是(shi)“第一道防線”：在真空計上游(you)加裝(zhuang)精密過濾網，能有效攔截微粒，成本遠(yuan)低于維修費用。建(jian)議每季(ji)度檢查一次(ci)濾(lv)網狀態。

3、真(zhen)空(kong)計也需要定(ding)期體檢(jian)：建議(yi)每年(nian)或在關(guan)鍵工(gong)藝前，用(yong)標準規進行比對(dui)，評估測(ce)量準確性。

4、發現(xian)故障及時停用：測量(liang)失準(zhun)若(ruo)繼續(xu)依(yi)賴讀數(shu)控制工藝，可能導致離子(zi)注入劑量(liang)失控，產品批量(liang)報廢。
